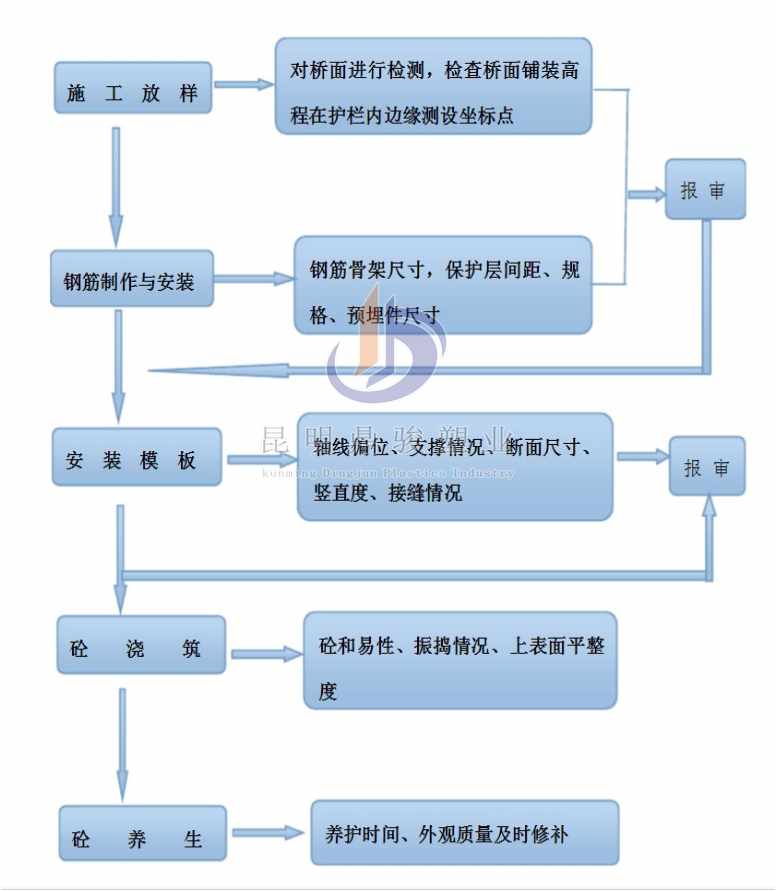

防撞墻施工工藝流程圖

一、施工放樣與鋼筋捆扎

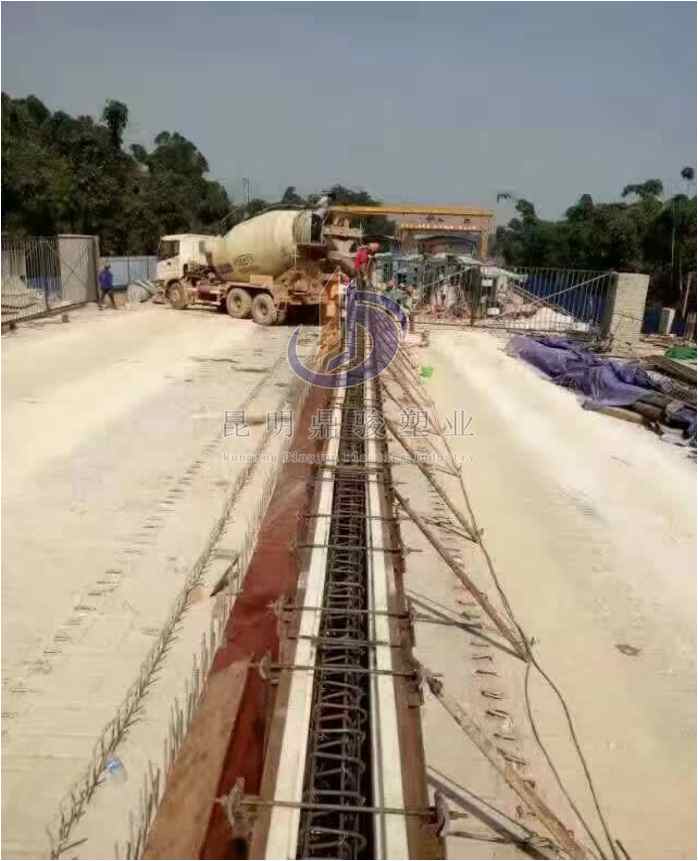

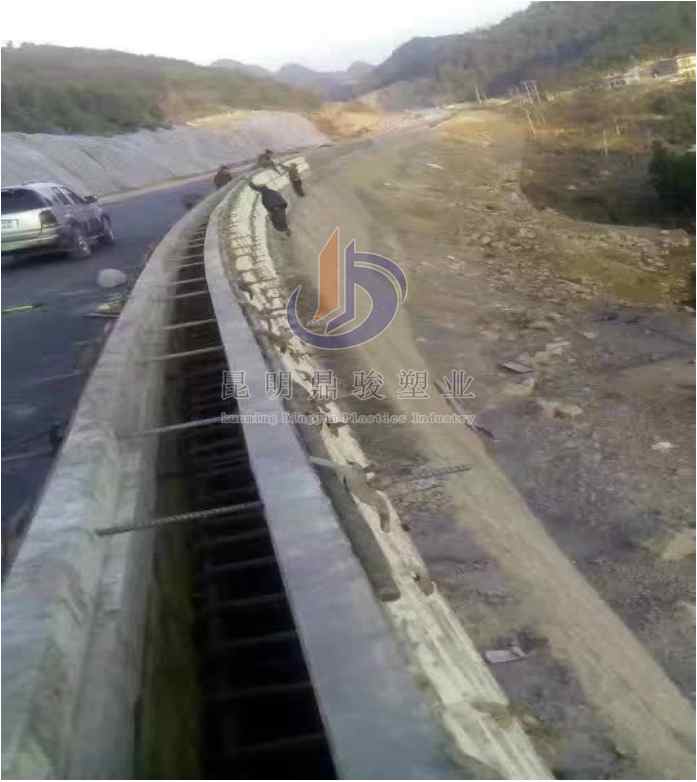

    塑料模板廠-防撞護欄系列產品在安裝前要先清理鋼筋防撞墻底部，鋼筋在加工場制作成型后人工搬運配z50裝載機運至現場，與預埋鋼筋綁扎。綁扎時加C30混凝土墊塊，以確保防撞護欄兩側的砼保護層厚度，將墻體鋼筋與橋面預留鋼筋焊接。

    防撞墻在伸縮縫位置斷開，寬度同伸縮縫一樣。按設計要求施工防撞墻內外的管線預埋件、排水設施等，在防撞護欄頂部路燈鋼板。鋼筋及預埋件安裝好后，經過現場監理工程師驗收合格后方可進行下一道工序施工。

二、模板拼裝與試裝

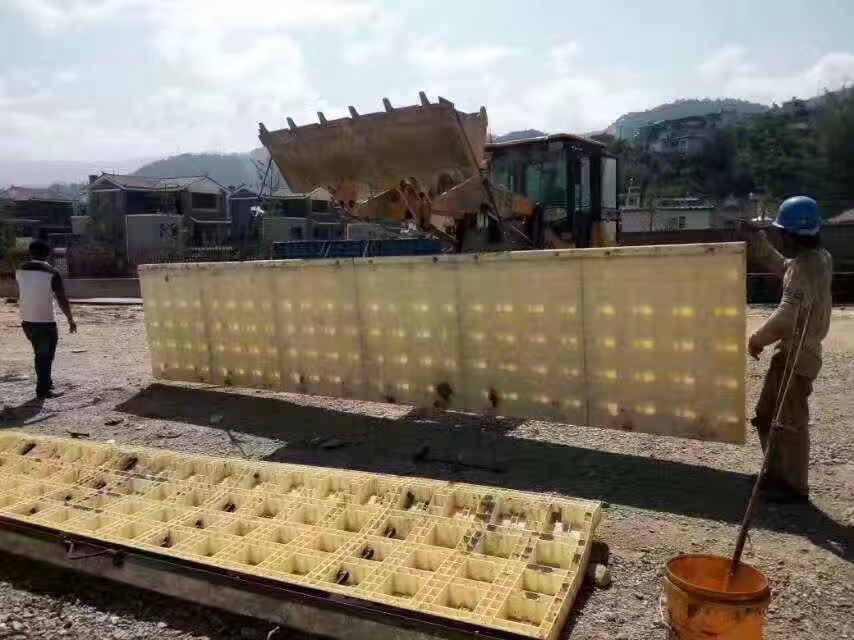

    模板采用高強度工程塑料制作，標準節長度為1m，板后加背肋以保證其剛度。以專用扳手和緊固件塑料卡扣連接為3m或6m一個單元，內外模分別放置到區域備用，并在正式使用前要進行試拼裝，主要是看模板安裝后的整體效果，模板接縫處是否平順，有無縫隙和明顯錯臺，檢查無誤后方可正常使用。

三、模板支護

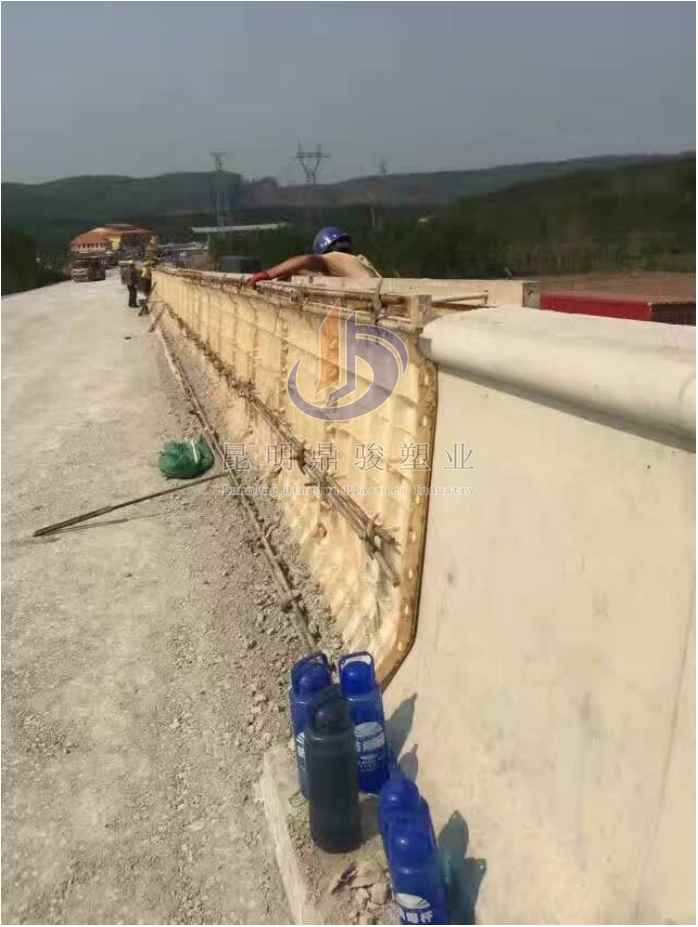

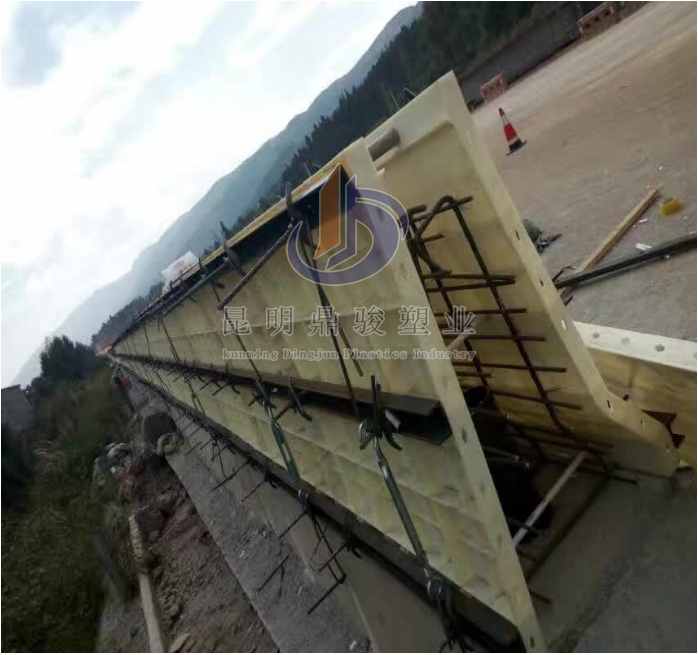

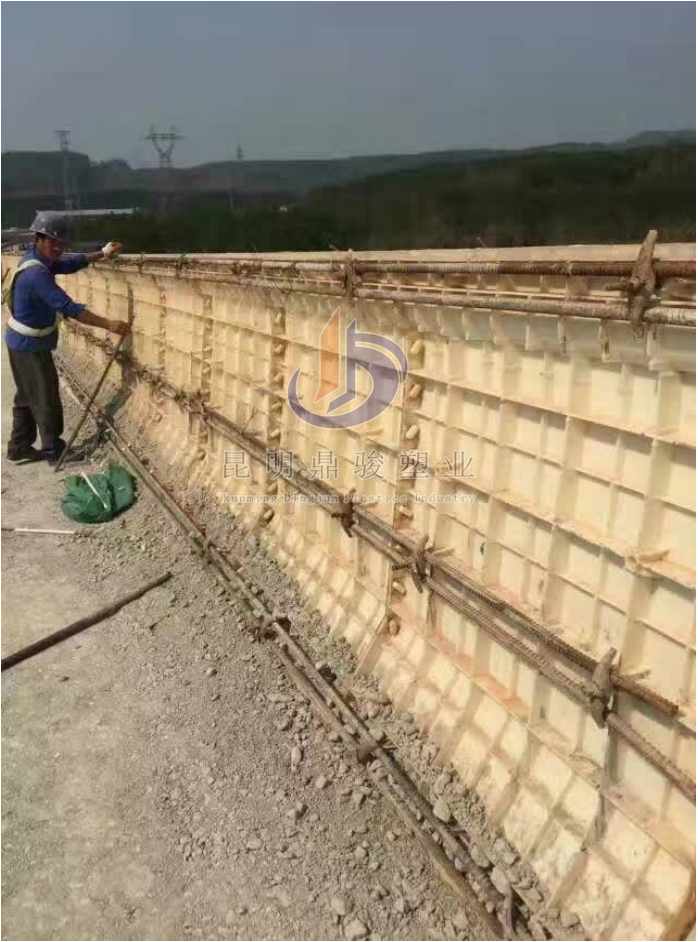

    防撞墻外模單塊約重15kg，路基施工無需吊裝，橋面制作掛籃與人工配合扶正。作業人員立于吊籃內，對外模進行固定。外模直接坐于梁板的冀緣板上，采用與內側模拉桿和內支撐固定，外模安裝前，用高標號砂漿對梁板橋面內側、外冀緣板與外模結合處做嚴格找平，保證內外模底面不漏漿。從下至上進行加固；

    根據設計坐標測設出防撞墻邊線并用墨線彈到（路沿基礎）或橋面上，準確測量邊線處防撞墻底標高，確定模板安裝高度。測設無誤并經監理工程師復測合格后方可支立模。

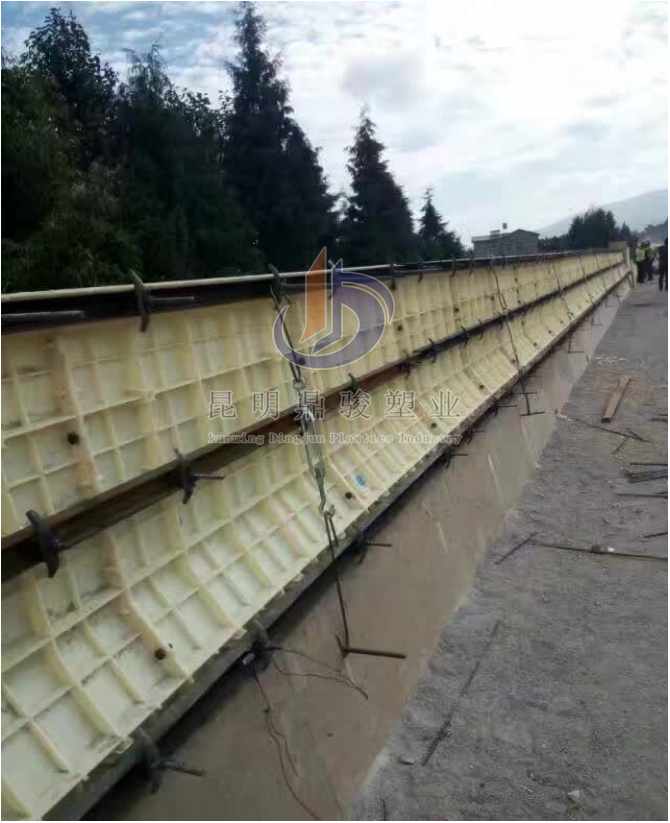

     模板用噴壺或滾筒上油，在防撞墻內側橋面預埋一排φ20鋼筋，在鋼筋與內模之間用鋼索（花籃扣、松緊器）拉緊，并用頂托頂住內模槽鋼。為了承受混凝土的側壓力及施工中產生的各種荷載，穿過防撞欄的拉桿加設塑料套管，模板頂部（上）的拉桿加設Φ25鋼管或水管定位，模板通過鋼管斜撐及拉緊鋼索來固定，模板及支撐不得有松動現象。防撞墻內外模板采用背槽鋼加拉桿固定，在模板中部與底部部位螺栓孔處設Φ16mm套管對拉筋，相鄰模板的接縫錯臺不得大于  1mm。模板安裝前后，要反復測量，對模板的線型，拼縫拉線檢查，保證順直，防撞墻標高每隔3m復測一點。伸縮縫處封頭板采用2cm厚度的木板制作，加以固定。模板安裝完畢后，對其平面位置、頂部高程、模板接縫、支撐加固、模板線型等進行全方面檢查，報監理工程師驗收合格后，方可進行下道工序施工。

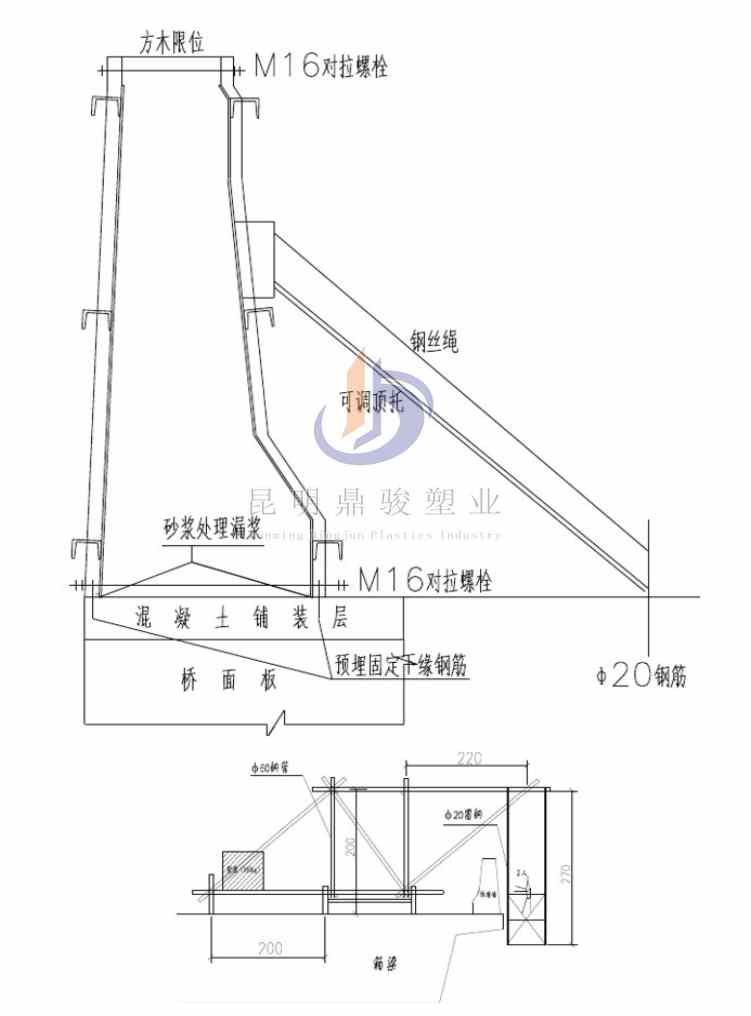

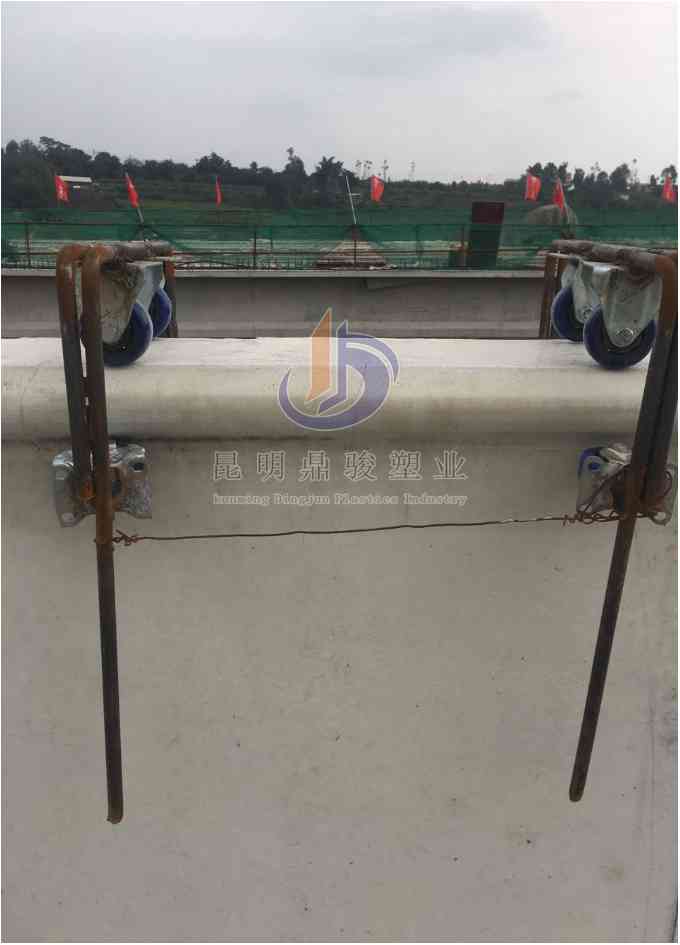

     在模板支立及加固、拆模過程中，施工人員根據現場環境，可進行人工或吊籃進行作業，吊籃采用φ60鋼管進行拼裝，吊籃下設馬車輪胎，便于吊籃的移動，吊籃及模板加固圖見：

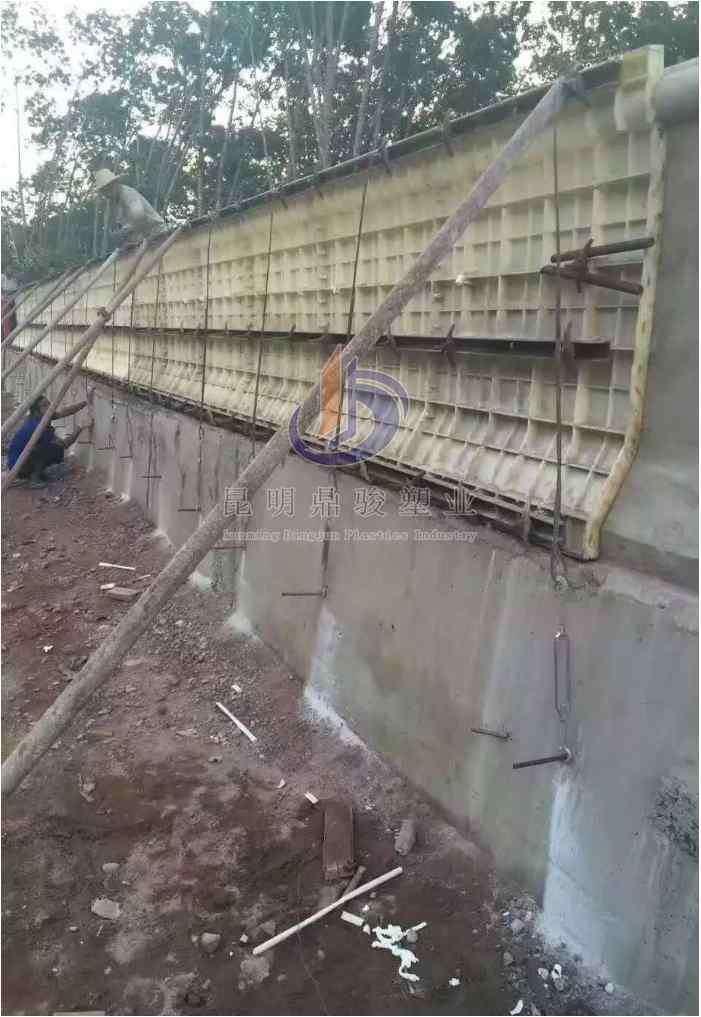

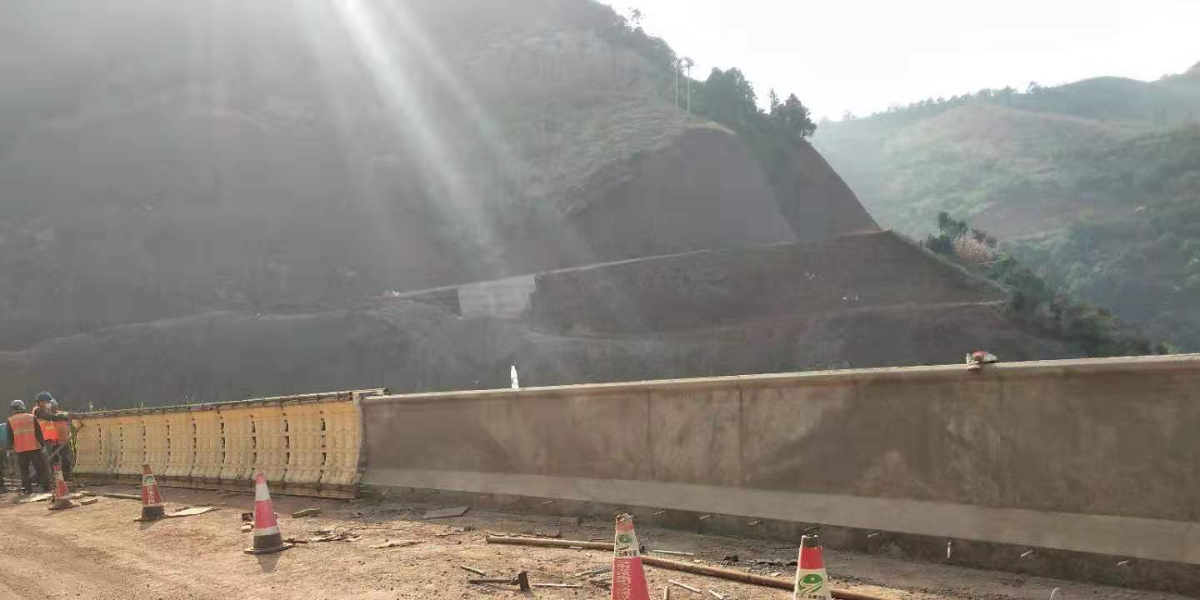

路基直線段防撞墻施工參考圖

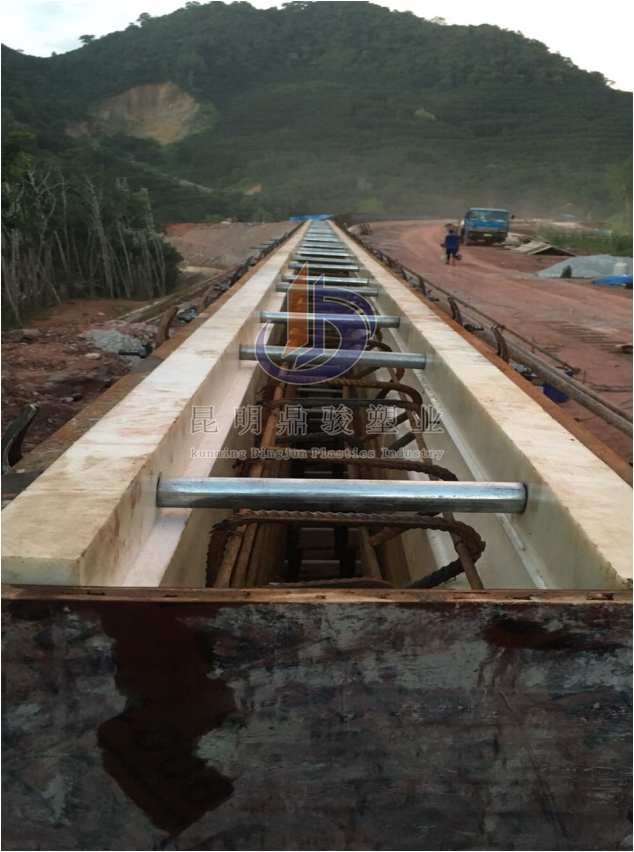

              把定好尺寸的塑料套管與拉桿一并穿入至對側模板的槽鋼，預先固定兩點（兩端）再穿中段用蝴蝶扣固定并旋緊保證加固穩定。

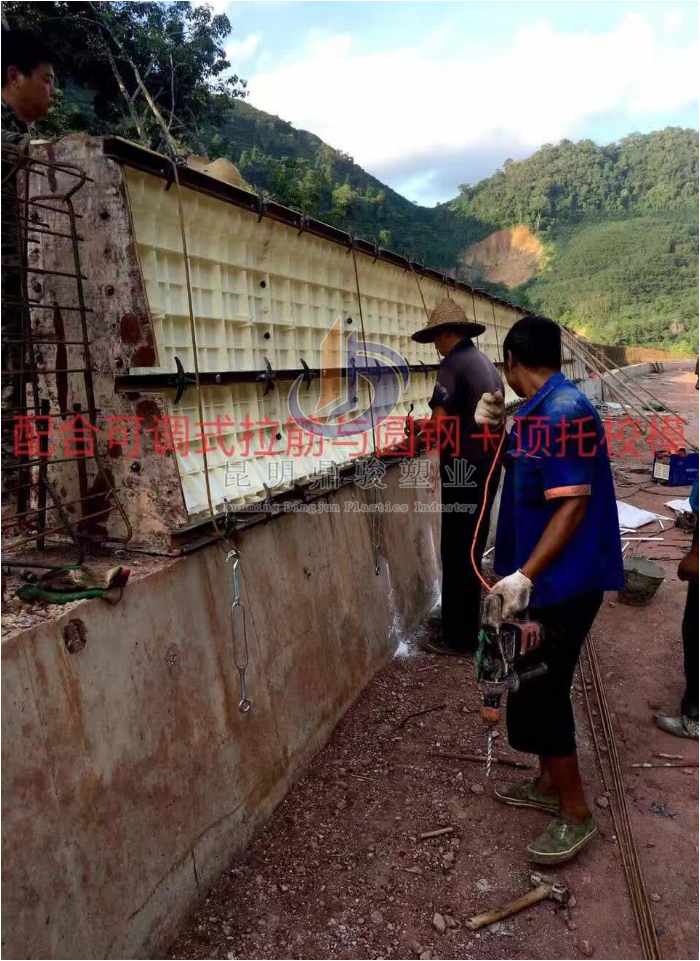

 調模參考圖（內側），外模不予復加。反之亦然

調模標準參考圖：

                             橋面施工參考圖：

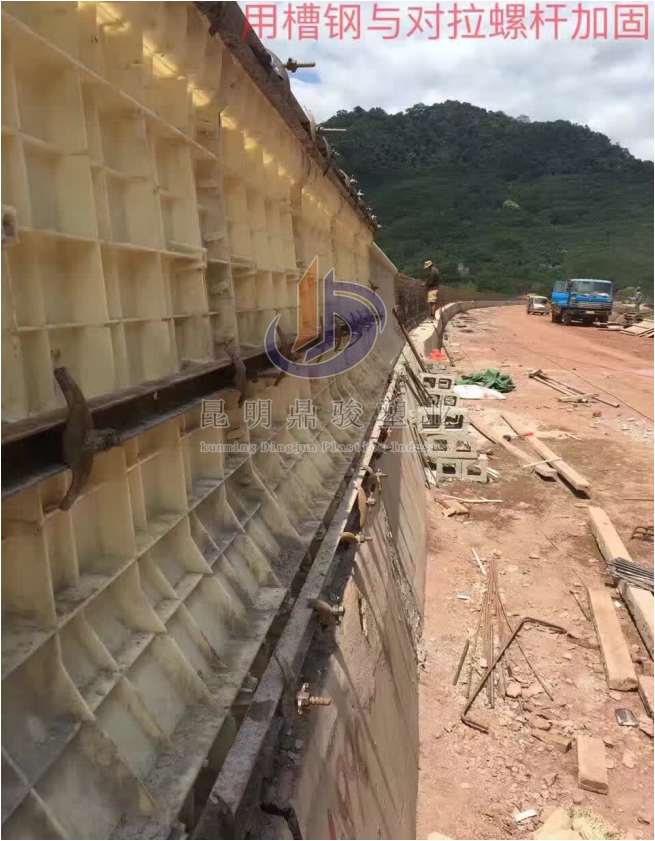

                        曲線段（用22mm圓鋼筋）及對拉螺桿加固參考圖：

四、預埋件處理

    對于鐵制預埋件要和防撞墻鋼筋點焊連接，確保澆注混凝土?xí)r預埋件位置。 塑料泄水管注意朝向和位置的擺放避免漏放與錯放。

五、伸縮縫的處理

     按照設計要求，防撞體在梁縫、跨中及支承處設置伸縮縫，在跨中及支承處縫寬2厘米，在梁縫處的斷縫寬度同梁縫一樣。支立防撞墻模板時，斷縫處采用與梁縫等厚木膠板，制成與防撞墻相同截面的形狀，在伸縮縫及梁端線處放置，待防撞墻模板合攏后夾緊。在混凝土澆注時，伸縮縫兩側要對稱澆注，防止伸縮縫模板變形。安裝防撞墻欄桿時在伸縮縫處斷開。

六、混凝土的澆筑

    防撞墻混凝土的技術要求：商砼標號C40，粗骨料5－24mm，運至工地現場塌落度16－20cm，項目部試驗員對混凝土塌落度進行監控，不符合要求的不能用于澆筑?；炷翝沧r(shí)分兩層迂回進行，采用插入式振搗棒進行人工振搗。振動棒移動間距不超過振動棒作用半徑的1.5倍，與側模保持5-10cm的距離。

    振搗密實的標準為混凝土已無明顯沉落、表面呈現平坦，混凝土已不冒氣泡、混凝土開始泛漿為準。對能見度低或陰角部分，以快插慢提的速度為準，整個過程的累計振搗時間為25 s秒左右，混凝土澆注振搗時，振動棒嚴禁抵觸防撞體里的預埋件，確?；炷翝沧r(shí)預埋件位置不移動。澆筑到指定標高振搗完成后進行收面處理。

七、模板的拆除

    當混凝土強度達設計強度的70％時,開始拆除防撞墻模板。 模板拆除時，采用人工配合吊車進行作業，拆除時首先解除M16橫向拉筋與槽鋼，再拆除外側模，然后拆除內側模。

    模板拆除時，要嚴防落物，注意，特別在跨公路及鐵路的地方。模板拆除后，進行簡單清理、涂油進行下一次使用。

八、抹灰與裝飾

    防撞墻拆模后如出現的一些比較明顯的瑕疵還應進行必要的修飾。

①調漿：用42.5普通硅酸鹽水泥與水泥按照1：2的比例混合水泥調制稀漿和稠漿泥。稀漿主要涂刷端體表面，用于處理小氣泡；稠漿泥主要用于填塞墻體表而大氣泡和蜂窩。

②潤濕墻體：用刷子蘸清水直接刷在有凹凸的墻體表面。

③刷漿：將配制好的稀漿均勻涂刷在已經潤濕的端體表面。

④抹擦：用海綿在剛刷完稀泥漿的端體表面來回抹擦，直至將漿中的粗顆粒擠入并填滿墻體表面的小氣泡。

⑤稠漿泥補填大氣泡：用稀漿抹擦?xí)r，小氣泡一般都可以補平，但大氣泡及蜂窩和麻而依然存在，需要用稠漿泥來處理，即用刮刀將大氣泡和蜂窩及麻面部位進一步補好刮半。

⑥清痕：用普通干凈抹布將殘留在端體表面的狄漿擦除，恢復端體混凝土的本色。

⑦修飾端體底線：先將底線部位漏漿結塊的多余混凝土，然后用毛刷蘸稀漿刷底線打底；后續用1：2的水泥砂漿勾底線角縫，抹平整齊。

九、養護

     為減少水分蒸發，避免陽光照射，防止雨淋和風吹，在砼養護期內可用土工布覆蓋灑水養護7天。 每天保證澆水三次以上，天熱時適當增加灑水次數，以砼表面保持潤濕狀態為宜。護欄砼完成以后及時清理雜物、濺漏砼等，以便橋面鋪裝施工。

十、交工驗收  ......
